Plans d’Évacuation & d’Intervention conformes NF X 08‑070

30 Jours Satisfait ou Remboursé - Garantie 5 ans


Évitez les amendes jusqu’à 1 500 €, protégez vos équipes et restez couvert par votre assurance.

 Conception sur-mesure, validation, conformité, impression ou PDF prêt à afficher.

Le Pack Conformité France Protect

  • Création sur-mesure de vos plans d’évacuation et d’intervention
  • Format A1,A2/A3/A4, échelle, symboles et orientation conformes
  • Support PVC, aluminium, plexiglas transparent…
  • Validation conformité NF X08-070 par un spécialiste
  • Corrections incluses jusqu’à validation finale
  • GARANTIE 5 ANS
  • 30 Jours SATISFAIT OU REMBOURSÉ
  • CADEAU DE BIENVENUE e-book “Sécurité Incendie Réglementation ERP” OFFERT (valeur 56 €)

Expert - spécialiste dans la Protection d'incendie - Didier Soulier
www.linkedin.com/in/didiersoulier/

Version PDF A3

Format PDF :

Facile et rapide.


Cadre A3 Standard

Cadre standard :

Pratique et économique.

Plexiglas Transparent A3

Supports haut de gamme :

Plans plastifiés transparents élégants.

Autres supports : PVC rigide, Aluminium, Photoluminescent, Verre ou Plexiglas…


Face aux exigences légales, France Protect vous accompagne

Une question ? Appelez-nous au  09 39 37 15 85


Plans d’évacuation


  • Support PVC, aluminium, plexiglas transparent…
  • Corrections incluses jusqu’à validation finale.
  • GARANTIE 5 ANS
  • 30 Jours SATISFAIT OU REMBOURSÉ
  • Validation conformité NF X08-070 par un spécialiste
  • CADEAU DE BIENVENUE e-book “Sécurité Incendie Réglementation ERP” OFFERT (valeur 56 €)


france protect Plan Intervention - Evacuation comment Haut de gamme Example

Plans d’intervention

france protect Plan Intervention - Evacuation comment Cadre Click Clack Example
  • Support PVC, aluminium, plexiglas transparent…
  • Corrections incluses jusqu’à validation finale.
  • GARANTIE 5 ANS
  • 30 Jours SATISFAIT OU REMBOURSÉ
  • CADEAU DE BIENVENUE e-book “Sécurité Incendie Réglementation ERP” OFFERT (valeur 56 €)

Des supports adaptés à vos besoins

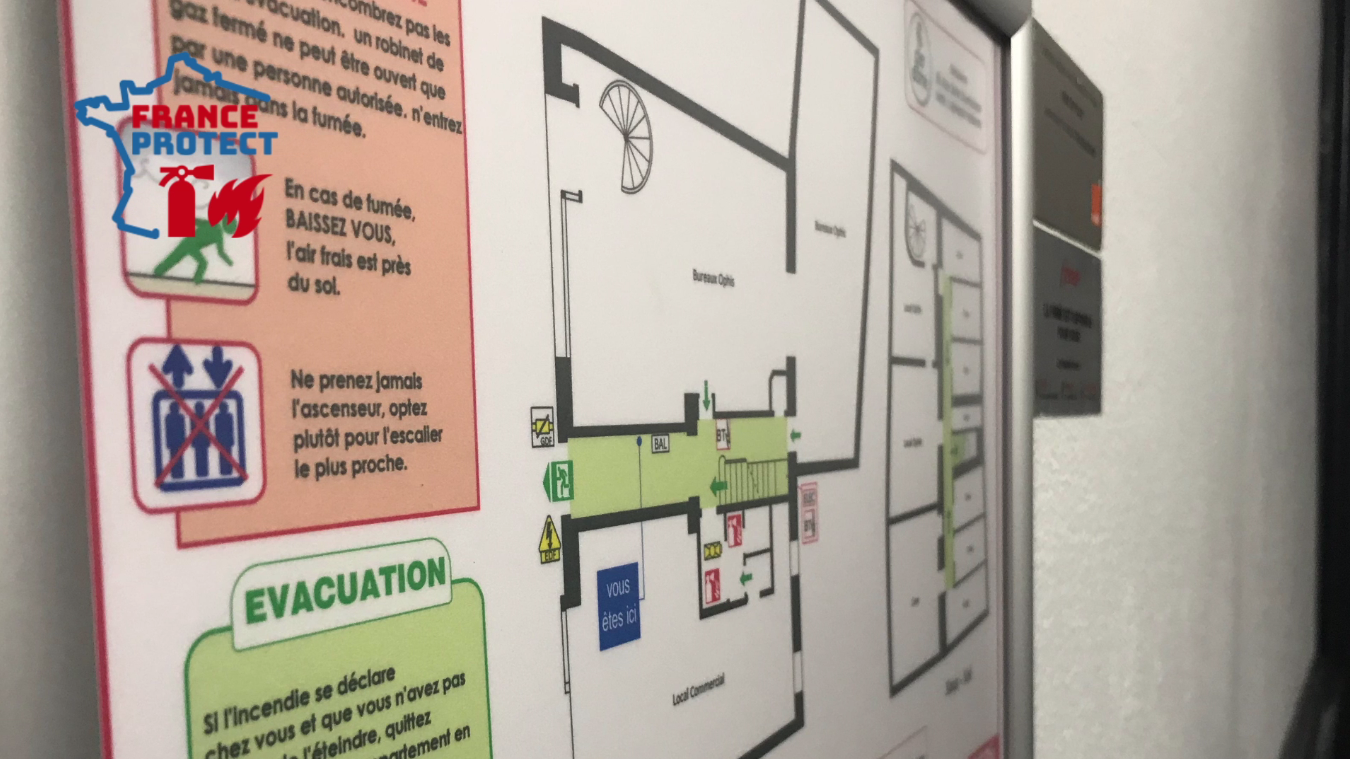

Cadre standard :

Pratique et économique.

france protect Plan Intervention - Evacuation comment Cadre Click Clack Example

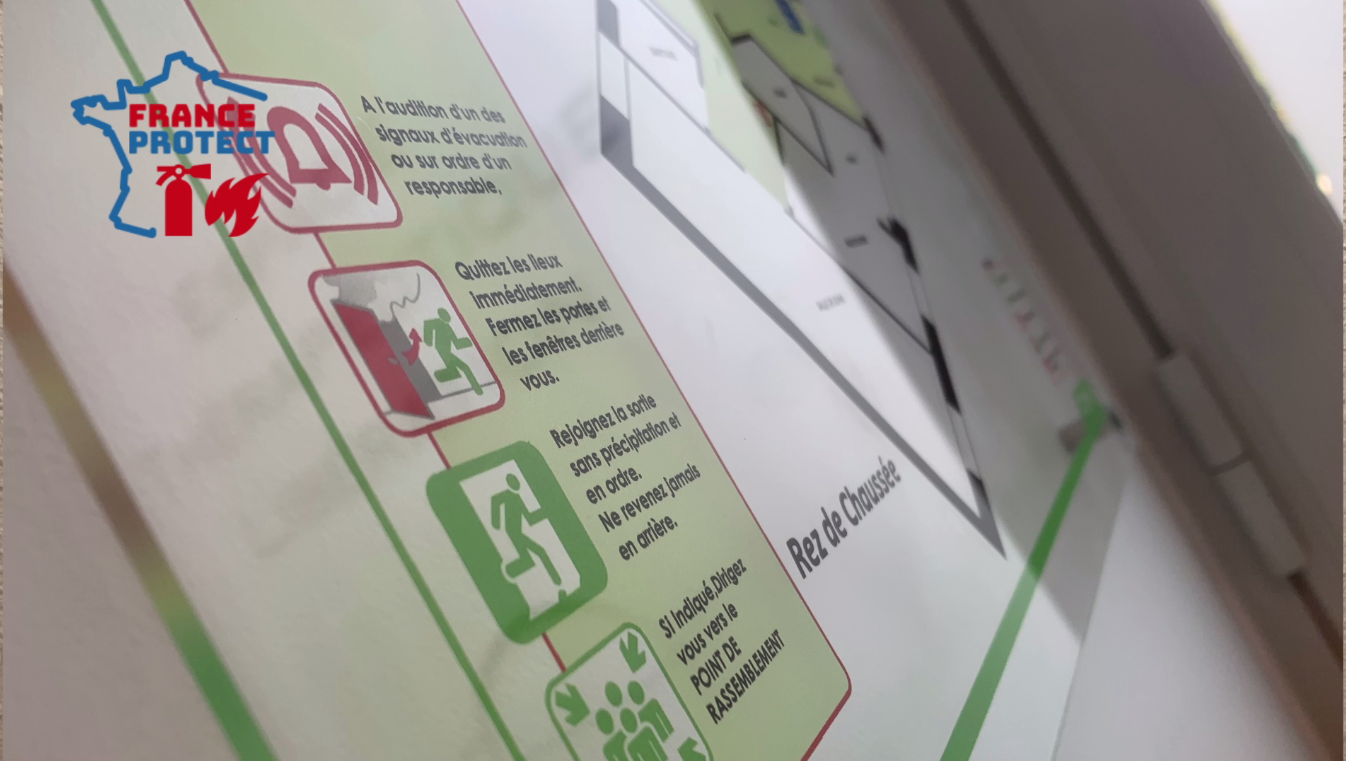

Supports haut de gamme :

Plans plastifiés transparents élégants, apportant un style moderne et durable à vos locaux.

france protect Plan Intervention - Evacuation comment Haut de gamme Example

Deux solutions pour réaliser vos plans

Option 1 :  Intervention sur place

  • L’un de nos techniciens se déplace pour prendre en charge la réalisation complète de vos plans. Photo retouché :-)
France protect Plan Intervention - Evacuation comment faire

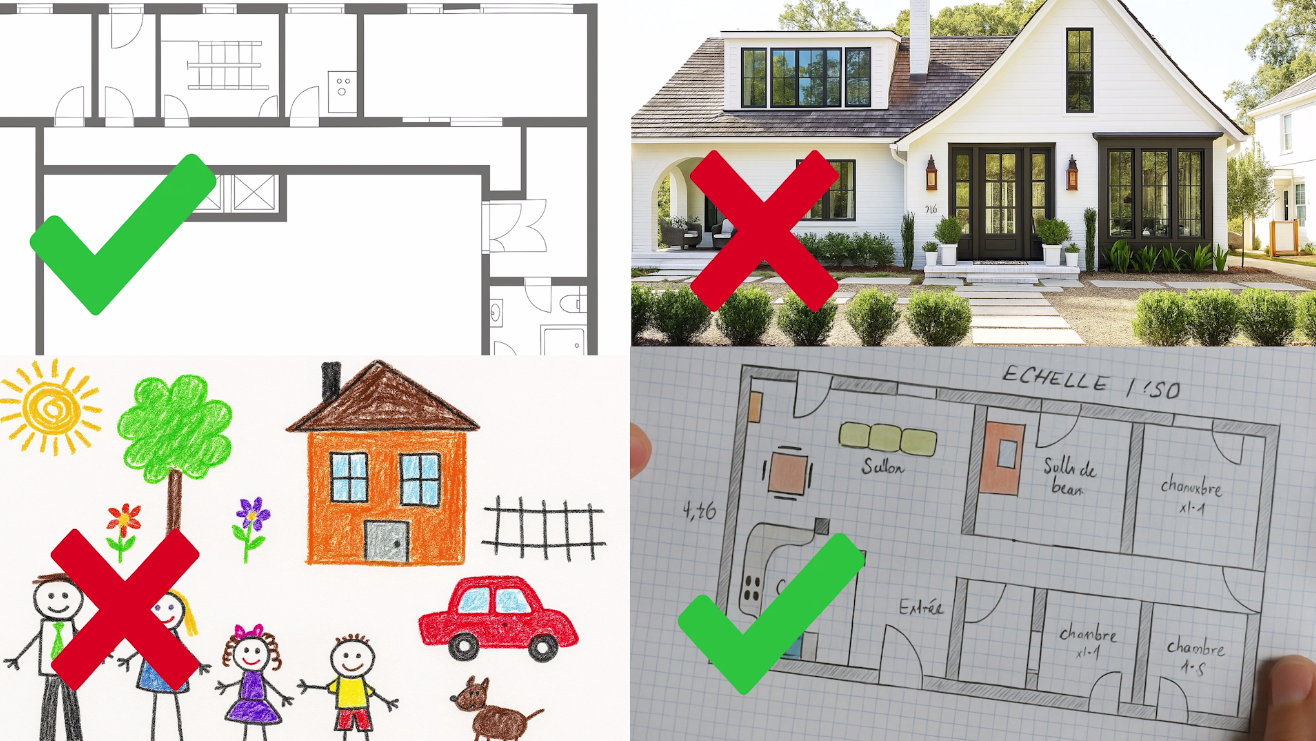

Option 2  :  Conception à distance

  • Vous nous envoyez simplement vos informations : plans d’architecte (format PDF) ou un simple croquis.
  • Nous réalisons vos plans, puis nous vous les envoyons rapidement par voie postale (délai moyen : 15 jours).
france protect Plan Intervention - Evacuation comment faire à distance

 Tous locaux professionnels ou associatifs, ainsi que tous les ERP (Établissements Recevant du Public)

  • Commerces, restaurants, écoles, hôpitaux, mairies, salles de spectacle…
  • Les immeubles collectifs (HLM, copropriétés) doivent également afficher plans et consignes dans les parties communes (escaliers, paliers, ascenseurs, parkings souterrains…)

Sanction en cas d’absence : amende de 450 € à 1 500 €

30 Jours Satisfait ou Remboursé - Garantie 5 ans

  • LIVRAISON :  7 - 15 Jours
  • 30 Jours SATISFAIT ou REMBOURSÉ
  • FORMULE EXPRESS - 48 H
  • GARANTIE 5 ANS
  • Validation conformité NF X 08‑070 par un spécialiste
  • CORRECTIONS INCLUSES jusqu’à validation finale
  • CADEAU DE BIENVENUE : “Sécurité Incendie Réglementation ERP 2025” VALUE 56 €


En France, les plans d’évacuation doivent respecter

la norme NF X 08-070

  • Principes importants : Plan lisible, visible à distance, au bon endroit (entrées, escaliers, ascenseurs, zones de passage).
  • Doit résister : aux chocs, aux fumées , à la chaleur/flammes dans une certaine mesure, aux conditions du lieu (UV, humidite, etc.)

La norme impose des supports inaltérables et résistants

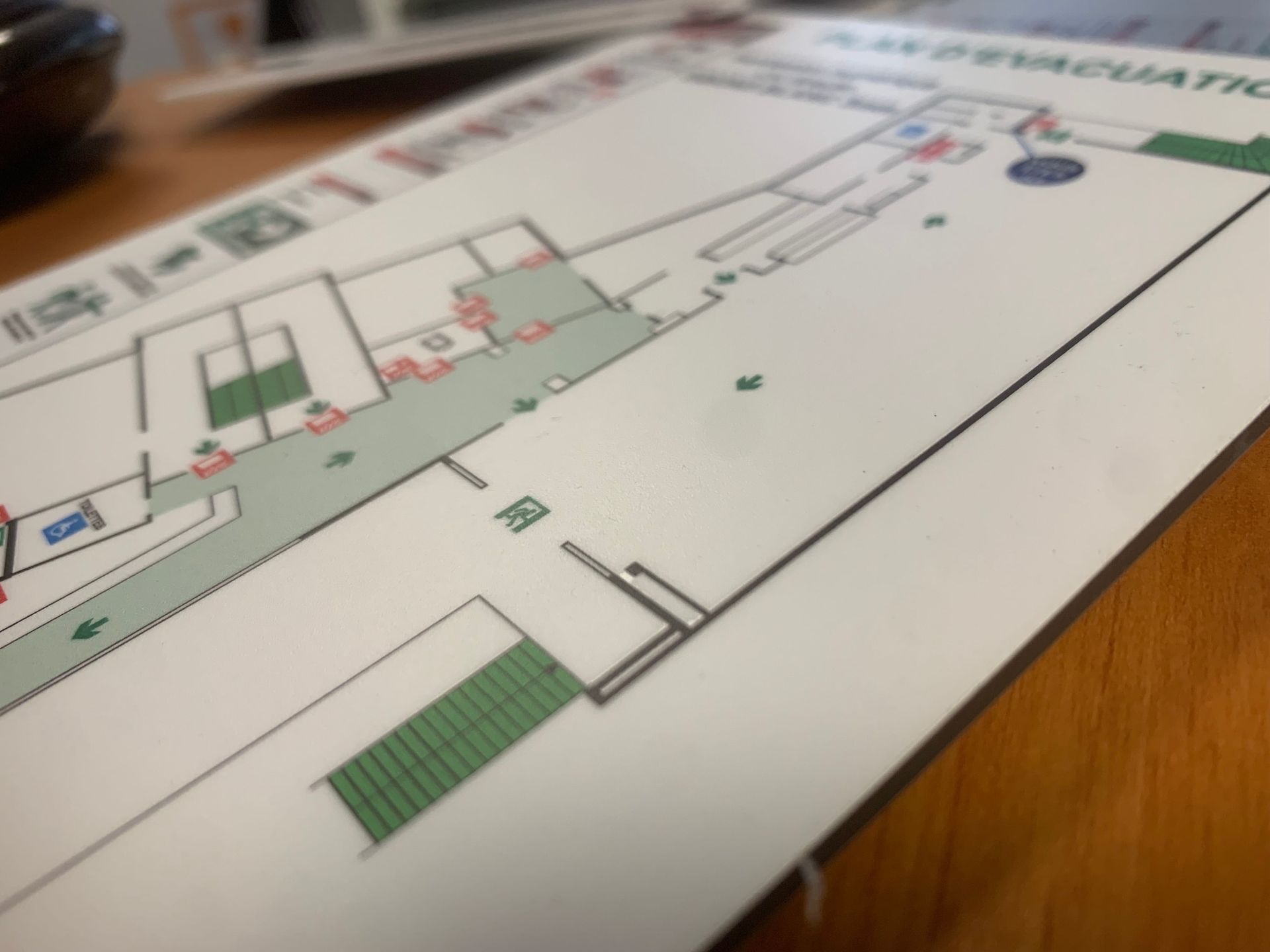

  • 1 - PVC rigide  - Épaisseur: souvent 1,5 à 3 mm . Avantages: léger, économique, résiste bien aux chocs, à l’humidité * facile à percer/fixer . Usage: ERP, bureaux, ateliers, écoles…

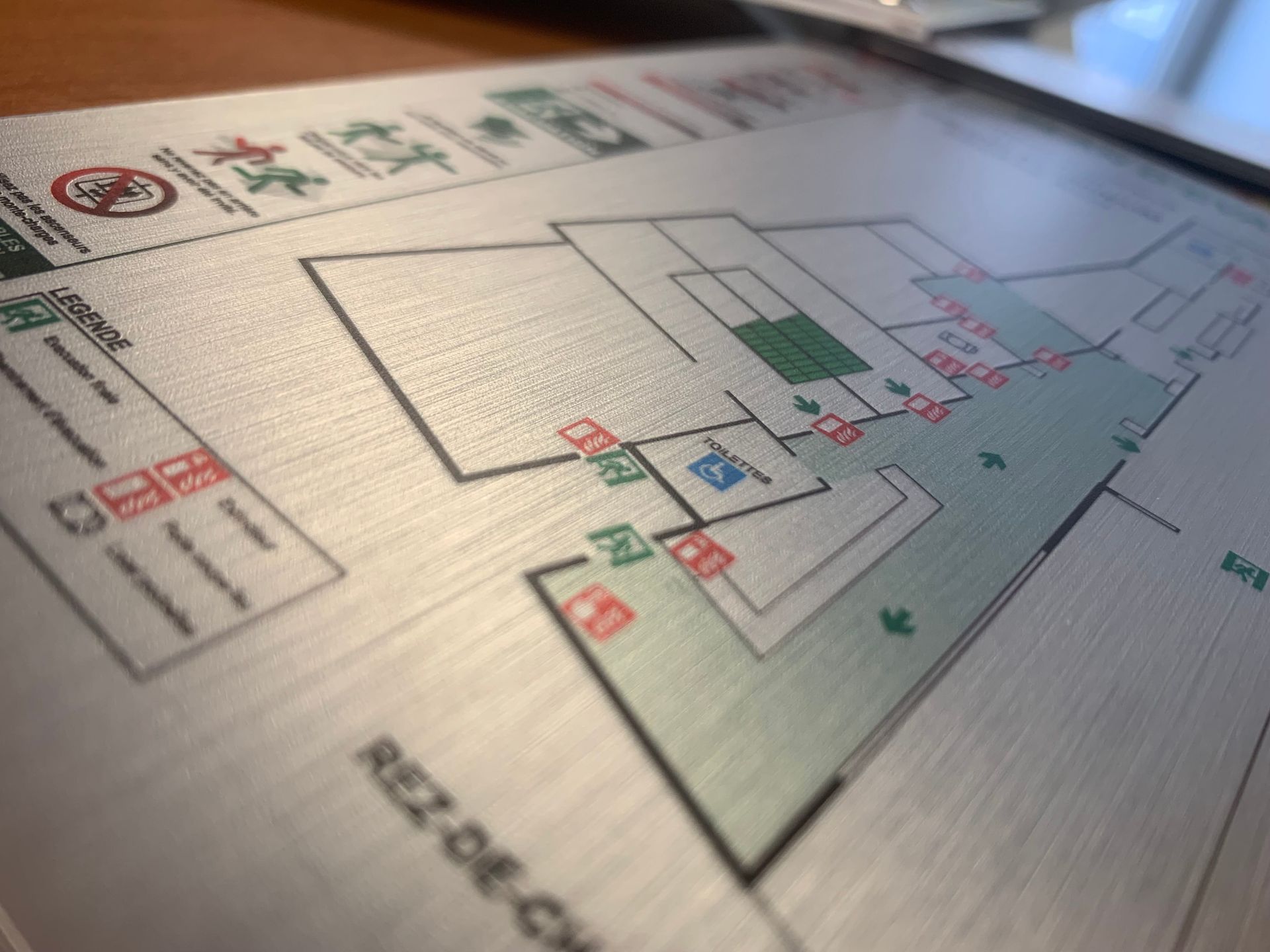

  • 2 - Aluminium / dibond - Panneau métal ou sandwich alu/PVC. Avantages:  très bonne tenue dans le temps , bonne résistance mécanique et aux UV , look plus “pro” / haut de gamme. Usage: bâtiments recevant du public, façades, parkings, lieux exposés aux intempéries.

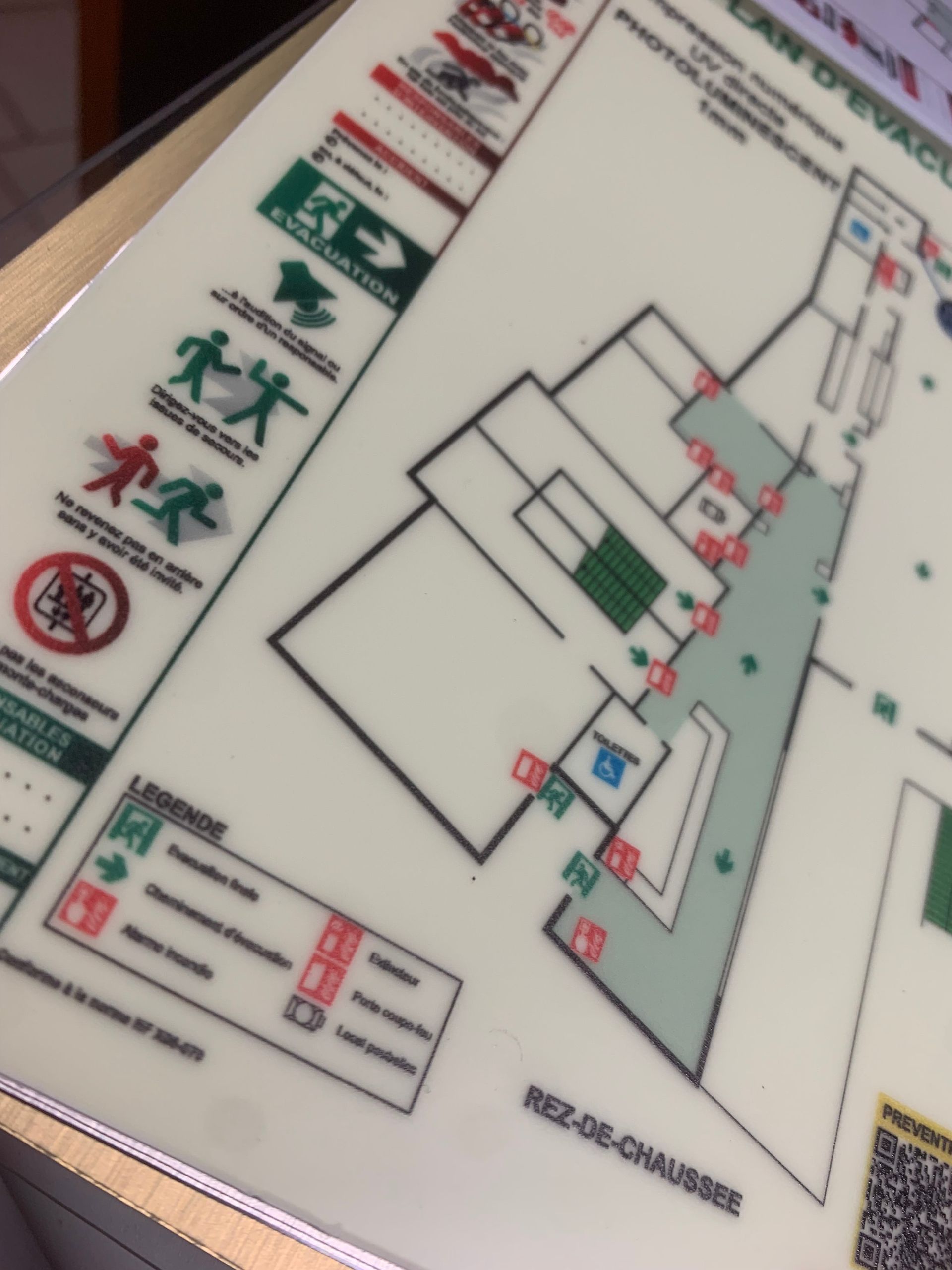

  • 3 -  Photoluminescent (PVC ou alu) - Matériau qui brille dans le noir après exposition à la lumière. Avantages:  lisible même en cas de coupure de courant ou fumées modérées, ouvent recommandé dans les zones à risque, sous-sol, locaux techniques, établissements complexes. La norme prévoit un fond photoluminescent possible, avec hachures/itinéraires visibles dans l’obscurité.
  • 4 -  Verre ou plexiglas + affiche papier. Parfois utilisé pour des plans d’étage derrière une plaque de protection.
  • Attention : il faut que l’ensemble reste résistant et que le papier ne jaunisse/ondulise pas (humidité, chaleur).

Fixation et emplacement

  • Fixation et emplacement du support Même le meilleur matériau ne sert à rien si le panneau est mal posé.
  • Hauteur de pose : généralement 1,50 m à 1,80 m du sol pour une bonne lecture.
  • Emplacements clés :  près des escaliers et ascenseurs, aux **entrées/sorties des zones , dans les zones de passage où les gens peuvent s’arrêter pour lire.
  • Fixation : chevilles/vis, adhésif double face très puissant (sur surface lisse et propre), rails ou cadres si besoin d’actualiser souvent les plans.
  • En pratique : que choisir ?
  • Bureaux / petite entreprise / cabinet médical → PVC rigide A3, éventuellement photoluminescent dans les couloirs principaux.
  • ERP type école, magasin, restaurant, hôtel → PVC ou alu, format A3 dans les circulations, A4 dans les chambres/bureaux. → Photoluminescent fortement conseillé pour les parties communes.
  • Site industriel / entrepôt / parking souterrain → Support alu ou dibond photoluminescent + fixation mécanique (vis/chevilles).

Ce qui est inclus

Le plan d'évacuation doit représenter :
  • Sortie de secours et chemin d'évacuation
  • Arrêt d'urgence
  • Extincteur et localisation
  • Déclencheur d'alarme incendie
  • Robinets d'incendie armée
  • Commande de désenfumage
  • Coupure Gaz et Électricité
  • Consigne de sécurité
  • Le sous-sol
  • Le rez-de-chaussée
  • Les différents étages
  • Tableau électrique basse tension
  • Point de rassemblement
  • Porte coupe-feu
  • Tableau central incendie
  • Local électrique TGBT, EDF, TRANSFO, poubelle
Un plan d'évacuation pour une entreprise de Clermont-Ferrand
Exemple de plan d'intervention par france protect pour un client sur Paris

Plan d'intervention sur mesure

Un plan d’intervention incendie se doit de faciliter le travail des secours, plus particulièrement les pompiers. Le plan doit être affiché à un endroit stratégique, comme l'indique la réglementation.

En cas de modification dans la configuration des bâtiments, il convient de mettre à jour les plans. France Protect vous aide à la conception de plan d’intervention incendie.
DEVIS GRATUIT & CADEAU DE BIENVENUE (valeur 56 €)

Face aux exigences légales, France Protect vous accompagne

Une question ? Par email info@franceprotect.fr

Appelez-nous au  09 39 37 15 85


  Responsabilité de l'Employeur

  • Responsabilité Civile et Pénale : En cas d'accident ou de sinistre, l'absence de plan d'évacuation peut engager la responsabilité personnelle du dirigeant et de l'entreprise.
  • Assurances : Les compagnies d'assurance peuvent refuser une indemnisation ou appliquer des exclusions si les mesures de sécurité réglementaires ne sont pas respectées.

  Sécurité Pratique

  • Sauvegarde des Vies : Un plan d'évacuation efficace peut sauver des vies en cas d'incendie, d'explosion, de fuite de gaz ou d'autres situations d'urgence.
  • Formation du Personnel : Ces plans servent de support pour former les employés aux procédures d'évacuation et aux comportements à adopter en cas d'urgence.


Sanctions Encourues

  • Amendes administratives
  • Fermeture temporaire de l'établissement
  • Responsabilité pénale en cas d'accident
  • Exclusions d'assurance




Les exigences concernant les plans d’évacuation sont spécifiées dans la norme NF X 08-070

  • Le format minimum du plan sera de 297 x 420 mm (A3) ou A4 si le plan d’évacuation est situé dans une pièce individuelle (ex: chambre d’hôtel)
  • Le dessin du bâtiment respectera une échelle minimum de 1/250ème
  • Le plan devra être orienté par rapport à l’observateur (ex: les endroits situés à gauche sur le plan seront sur la gauche de l’observateur)
  • Les plans d’évacuation sont destinés à être situés aux points stratégiques de l’itinéraire d’évacuation et à des emplacements où les occupants peuvent se familiariser avec les moyens d’évacuations (entrée principale, accès du personnel, distribution de boisson, cafétérias, bureaux, lieux de réunion, salle d’attente, etc.)
  • Le plan d’évacuation utilise une liste de symboles uniques, simples et facilement compréhensibles en cas d’urgence, pour indiquer les itinéraires d’évacuation, les issues de secours, les équipements d’alarme et de première intervention

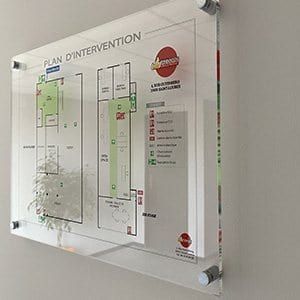

consignes de sécurité incendie panneau photo

Consigne de Sécurité

C'est un ensemble de renseignements et de procédures qui visent à prévenir ou à lutter contre un feu dans une entreprise.



  • rappel des dispositions d'alerte pour un début d'incendie
  • numéros de secours et d'urgence à contacter
  • responsables pour aviser les pompiers, pour l'évacuation et pour le matériel d'extinction
  • point de rassemblement
  • conseil pour des instructions supplémentaires de l'évacuation rapide de personnes handicapées
  • gestes de secours en cas de fuite de gaz, début d'incendie, apparition de fumées et chaleur intense.


Types de Plans d´évacuation et d'intervention

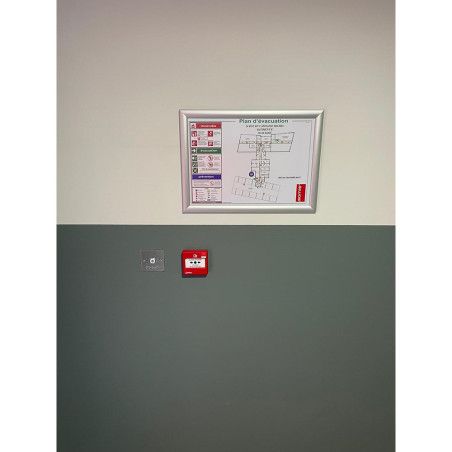

Plan d'évacuation destiné aux établissements recevant du public (ERP), conçu pour optimiser la sécurité et guider efficacement les occupants lors d'une évacuation d'urgence.

Consultez l'ensemble de nos solutions de plans d'évacuation incendie.

Spécifications techniques


Composition : affiche protégée par plastification, montée sur cadre aluminium

Formats disponibles :


300 x 420 mm (A3)

420 x 600 mm (A2)



Conformité normative : NF X 08-070 (édition décembre 2023) et norme ISO 23 601

Éléments représentés :


Repère de localisation « Vous êtes ici »

Équipements d'alarme incendie (déclencheurs manuels, téléphones d'urgence)

Parcours d'évacuation, sorties de secours et cloisons fixes

Dispositifs de sécurité (espaces d'attente protégés, zones refuge)

Point(s) de regroupement extérieur

Équipements d'extinction incendie

Systèmes de commande de désenfumage

Consignes essentielles en cas d'incendie et numéros d'urgence médicale

Repères visuels du bâtiment (ascenseurs, aménagements spécifiques)



Options de personnalisation : intégration de l'adresse de votre établissement et de votre logo

Représentation par niveaux pour les bâtiments à plusieurs étages


Modalités d'installation


Usage intérieur, fixation recommandée à environ 1,5 m du sol

Emplacements stratégiques : à proximité directe des cages d'escalier, ascenseurs, issues de secours et dans les vastes espaces éloignés des sorties


Livraison

Produit vendu individuellement.

Bénéfices produit


Optimisation graphique complète du plan architectural d'origine pour une lisibilité maximale

Outil indispensable pour garantir une évacuation rapide et ordonnée de vos locaux


Processus de commande

Veuillez fournir le plan architectural avec votre demande de devis.

Après validation de votre commande, un projet graphique vous sera transmis pour approbation avant production définitive. En cas d'annulation après réalisation de la maquette, des frais de conception graphique seront appliqués (50 à 90% du prix du produit).

En savoir plus

Descriptif

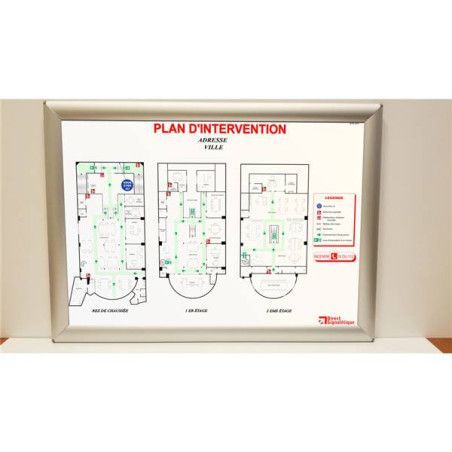

Optimisez l'action des équipes de secours grâce à un plan d'intervention réglementaire

Installez aux accès principaux de vos locaux un plan d'intervention conforme, permettant aux services d'urgence internes et externes d'intervenir rapidement et efficacement.

Explorez notre sélection complète de plans d'intervention.

Spécifications techniques


Composition : affiche protégée par plastification, montée sur cadre aluminium

Formats disponibles :


300 x 420 mm (A3)

420 x 600 mm (A2)



Conformité normative : NF X 08-070 (édition décembre 2023), norme ISO 23 601 et arrêté Ministériel MS 41

Éléments cartographiés :


Cloisonnements et axes de circulation majeurs

Ouvertures et accès vitrés depuis l'extérieur

Structures résistantes au feu (parois, portes coupe-feu avec classifications RF) et zones d'attente sécurisées

Zones à risques spécifiques (entreposage de substances chimiques, salles techniques électriques...)

Équipements de sécurité et protection incendie (systèmes de désenfumage, installations d'extinction automatique...) et matériel d'intervention (réseaux secs/humides, générateurs mousse...)

Points de coupure des réseaux énergétiques et fluides (alimentation électrique, gaz, liquides...)

Éléments critiques à préserver en priorité pour la continuité d'activité (stocks de production finie, outillages spécialisés, équipements stratégiques...)

Repère de localisation « Vous êtes ici »

Systèmes d'alarme incendie (déclencheurs manuels, téléphones d'urgence)

Itinéraires d'évacuation, issues de secours et séparations fixes

Point(s) de regroupement extérieur

Moyens d'extinction disponibles

Commandes des systèmes de désenfumage

Instructions prioritaires en cas d'incendie et contacts d'urgence médicale

Repères d'orientation (ascenseurs, configurations particulières...)



Options de personnalisation : ajout de l'adresse de votre établissement et intégration de votre identité visuelle

Représentation multi-niveaux pour les structures à plusieurs étages

Système d'ouverture simple et immédiat


Modalités d'installation


Fixation murale intérieure, hauteur recommandée : environ 1,5 m

Positionnement stratégique : aux entrées principales du site, avec vue d'ensemble de tous les niveaux pour faciliter une intervention rapide


Livraison

Produit vendu individuellement.

Bénéfices produit


Refonte intégrale de votre plan architectural pour valoriser les informations cruciales destinées aux équipes d'intervention d'urgence


Processus de commande

Merci de fournir le plan architectural avec votre demande de devis.

Suite à la confirmation de votre commande, un projet graphique vous sera soumis pour validation avant réalisation finale. En cas d'annulation après création de la maquette, des frais de conception graphique seront facturés (50 à 90% du montant du produit).

Devis

Création conceptuelle

Rédigez une description pour cet onglet et incluez des informations qui intéresseront les visiteurs du site. Par exemple, si vous utilisez des onglets pour afficher différents services, mentionnez ce qui rend chaque service unique. Si vous utilisez des onglets pour afficher des produits en vente dans un restaurant, mentionnez ce qui fait qu'un plat en particulier mérite d'être dégusté ou pourquoi il est si délicieux.

En savoir plus

Test sur le terrain

Rédigez une description pour cet onglet et incluez des informations qui intéresseront les visiteurs du site. Par exemple, si vous utilisez des onglets pour afficher différents services, mentionnez ce qui rend chaque service unique. Si vous utilisez des onglets pour afficher des produits en vente dans un restaurant, mentionnez ce qui fait qu'un plat en particulier mérite d'être dégusté ou pourquoi il est si délicieux.

En savoir plus

Succès garanti

Rédigez une description pour cet onglet et incluez des informations qui intéresseront les visiteurs du site. Par exemple, si vous utilisez des onglets pour afficher différents services, mentionnez ce qui rend chaque service unique. Si vous utilisez des onglets pour afficher des produits en vente dans un restaurant, mentionnez ce qui fait qu'un plat en particulier mérite d'être dégusté ou pourquoi il est si délicieux.

En savoir plus

Sécurité et Protection Incendie F.A.Q

  • C'est quoi un plan d'intervention ?

    L’objectif des plans d’intervention est de faciliter l’intervention de services de secours en cas d’incendie.


    Ils doivent être placés à l'entrée, près des accès que les sapeurs-pompiers peuvent utiliser.


    La norme NF X08-070, en vigueur depuis juin 2013, précise la réglementation:


    • le format minimum du plan sera A3
    • le dessin respectera une échelle minimum de 1/250ème
    • le plan devra être orienté par rapport à l’observateur
    • Le plan d’intervention ne doit pas comporter de consignes et instructions de sécurité générales.
    • Une liste de symboles uniques, adaptée aux équipes d’intervention, doit être utilisée pour informer sur les éléments concernant la sécurité incendie, les installations techniques ou autres éléments.

  • Plan d'intervention obligatoire ?

    Un plan d’intervention incendie est obligatoire pour tous les établissements recevant du public.


    Il contient des informations qui vont faciliter l'intervention par les pompier pendant un incendie.

    • L’emplacement de l’observateur du plan afin qu’il se situer
    • La date de fabrication du plan
    • Les fenêtres et les baies pouvant s’ouvrir depuis l’extérieur
    • L’emplacement des portes coupe-feu
    • La localisation des organes de sécurité les dispositifs de désenfumage et extincteurs
    • La localisation des Robinets d’Incendie Armés (R.I.A), des colonnes sèches, des colonnes humides,
    • Les moyens d’alarme comme le système de sécurité incendie (S.S.I)
    • L’emplacement des zones d’attente sécurisées
    • L’emplacement des produits dangereux, des locaux techniques, et des locaux à risque
    • La localisation des arrêts d’urgence et des organes de coupure des fluides
    • Les équipements à protéger en priorité

  • Qui réalise le plan ?

    Le plan d'évacuation et d'intervention peut être réalisé par un prestataire.

    Le prix dépend de la surface du bâtiment, du nombre de plans, de leurs dimensions, de leurs matières.

    Le dessin doit être simple et rapidement compréhensible.


    Un plan d'évacuation doit être conform à la norme NF X 08-070 (juin 2013).


    Cette norme établit la liste des éléments à mettre sur un plan d'évacuation, les pictogrammes à utiliser et les caractéristiques à respecter.



  • Pourquoi ai-je besoin d'un plan d'évacuation et d'intervention ?

    Un plan d'évacuation et d'intervention est essentiel pour la sécurité de votre établissement. Il guide les occupants vers les sorties en cas d'urgence et aide les secours à intervenir efficacement.

  • Quelles informations doivent figurer sur mon plan d'évacuation ?

    Votre plan doit inclure les sorties de secours, les points de rassemblement, l'emplacement des extincteurs, les issues de secours et le "Vous êtes ici".

  • À quelle fréquence dois-je mettre à jour mon plan d'évacuation ?

     Il est recommandé de réviser votre plan au moins une fois par an ou après chaque modification significative de la structure ou de l'aménagement de votre établissement.

  • Mon plan d'évacuation doit-il être certifié ?

    Bien que la certification ne soit pas toujours obligatoire, elle est fortement recommandée pour garantir la conformité aux normes de sécurité en vigueur.
